膜片密封是许多应用的重要组成部分，必须确保压力测量仪器在恶劣环境中的安全。一个高质量的膜片密封可以在压力仪表和工艺之间提供一个密封性和耐腐蚀的密封。
对于许多应用，法兰隔膜密封连接提供了一种方便的方式，将仪表直接连接到法兰工艺管道上，而不必使用螺纹连接。
但是如何正确地安装一个法兰隔膜密封为了最大化它的利益?
本文将详细介绍在您的生产过程中安装法兰隔膜密封的一些最佳实践。

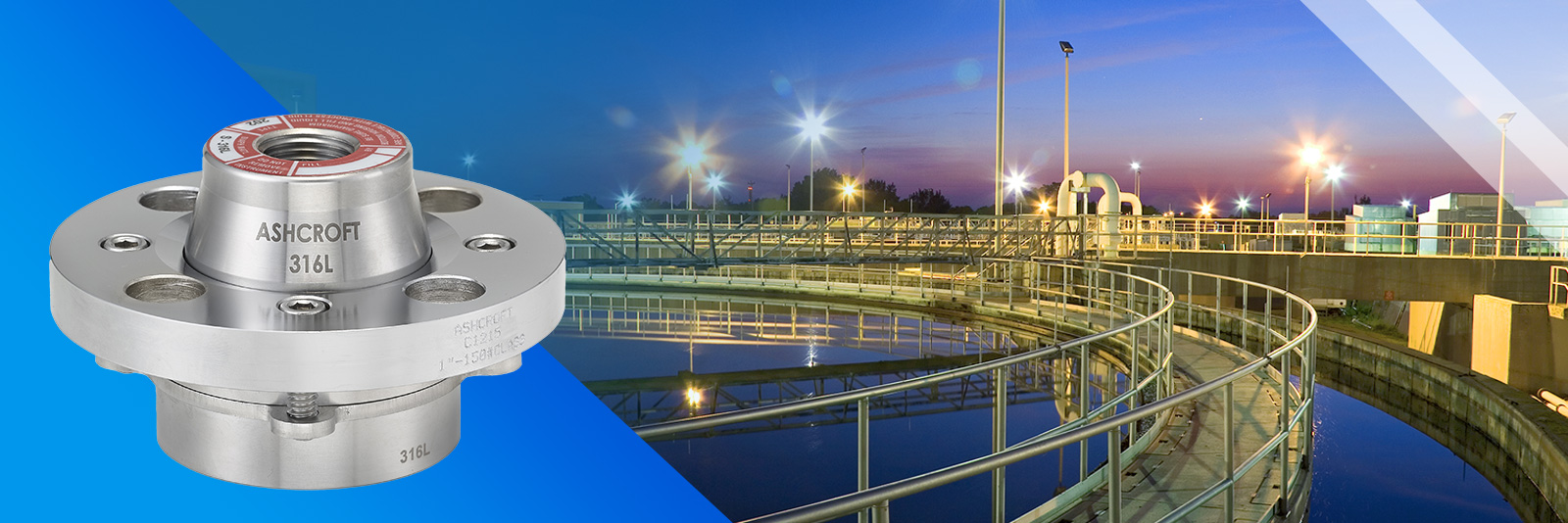

关于法兰隔膜密封
有几种不同的法兰标准来控制这些类型的连接的尺寸和压力等级。在美国，ASMEB16.5法兰是目前最常见的。在其他地方，也使用EN或API标准。
虽然这些不同类型的法兰在标称尺寸上有重叠，但在大多数情况下，螺栓连接方式、厚度和总压力等级有很大差异。因此，你不能在同一连接处混合和匹配不同的法兰．但是，不论法兰的类型，安装和操作都是相似的。
法兰隔膜密封提供必要的螺栓圆、厚度、尺寸和面，以与指定的配套法兰相匹配。虽然凸面法兰是最常见的，但根据管道规范或应用要求，它们也可采用环连接、平面或其他法兰面。
对于大多数海豹来说，供货法兰作为一个单独的组件，滑过隔膜外壳。法兰尺寸的密封，如果螺栓圆可能与膜片直径有干扰，则可以提供具有适当法兰形状和尺寸的下部外壳，通常为方便已经安装了螺纹螺柱。其他海豹可能有膜片焊接配合法兰的表面。
为了安全，选择额定压力超过预期工艺压力和所附任何仪表指示范围的法兰是很重要的。升高的工艺温度降低了给定法兰类型的额定压力，不同的法兰材料可能有不同的额定压力。
为了选择合适的法兰额定值，阿什克罗夫特提供法兰额定值指南通过温度和材料。
扭矩的基础
当安装法兰隔膜密封时，必须考虑扭矩，这是引起物体旋转的力的度量。太大的扭矩可能导致法兰偏转或损坏工艺管道-特别是弹性或玻璃内衬管道。扭矩过小可能导致密封不良，并有可能泄漏工艺流体。
在阿什克罗夫特，偶尔会有人问我们对密封螺栓扭矩的建议是什么。一般来说，我们无法提供扭矩建议，因为决定目标螺栓扭矩的大多数因素都不在我们提供的范围内。
ASME PCC-1规范描述了确定合适螺栓扭矩的过程。计算依赖于Ashcroft控制之外的几个安装假设。例如，与干式螺栓相比，使用螺栓润滑剂可以降低所需扭矩20%或更多。
此外，不同的垫圈将有不同的最小和最大密封应力。然而，螺栓连接技术对法兰安装也有很大的影响。根据美国机械工程师协会(ASME)的说法，“扭矩和负载的一致性通常比实现特定的精确扭矩值更重要。”
法兰隔膜密封安装程序
在安装隔膜密封之前，一定要选择合适的螺母、螺栓、垫圈、垫片和螺纹润滑剂。确保垫圈是由适合工艺介质和条件的材料制成的。垫圈也应根据所使用的法兰面类型来选择。
我们推荐以下步骤，以确保配套法兰和法兰隔膜密封之间的不泄漏连接:
- 根据工艺要求和ASME PCC-1选择螺母、螺栓、垫圈、垫片和螺纹润滑剂。
- 在配合法兰和膜片密封面之间将垫圈居中，对齐每个法兰上的螺栓图案。确保垫圈不覆盖隔膜的活动表面。
- 将螺母和垫圈安装到每个螺栓的一端，并通过配套法兰上的螺栓孔插入，向上穿过隔膜密封上的螺栓孔。将螺母和垫圈连接到螺栓的另一端，用手指拧紧。
- 参考美国机械工程师协会PCC-1，根据垫圈材料和螺栓/润滑剂摩擦因素确定必要的扭矩。使用传统扳手杠杆扭矩扳手，以交叉紧固顺序将每个螺栓紧固到法兰目标扭矩的30%。接下来，用相同的顺序将每个螺栓拧紧到目标扭矩的70%，然后最后拧紧到所需扭矩的100%。
- 至少4小时后，螺栓应最后一次拧紧到目标扭矩值，以考虑螺栓的蠕变/松弛。
扭矩的特殊考虑
ASME规范一般涵盖金属法兰应用。在使用替代材料的情况下，如弹性或聚合物法兰，重要的是要考虑到形成压密密封所需的扭矩可能比金属法兰和/或垫圈更小。
在这些情况下，合格的管道工程师必须为给定的安装确定适当的扭矩。
我们不想给你压力，但我们有更多信息。
现在，您应该对安装法兰隔膜密封的最佳实践有了更好的理解，同时考虑到过程中的扭矩，以及它可能对您的过程产生的影响。
