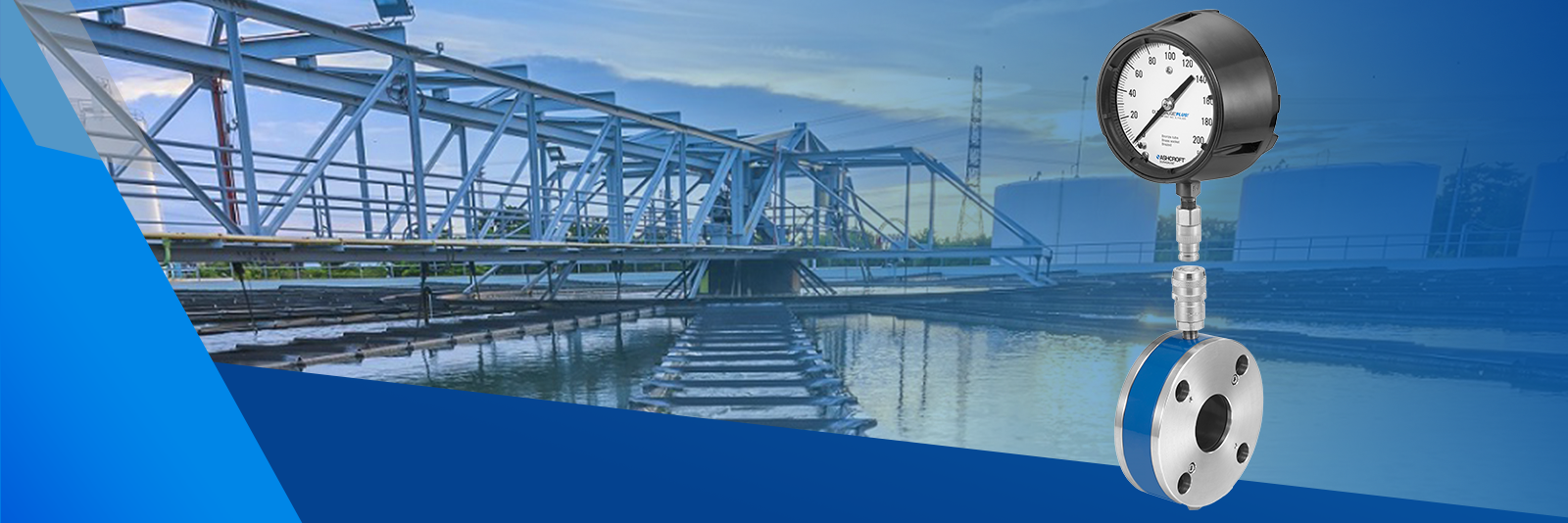

准确可靠的水/废水行业隔离环组件

隔离环|水和废水

压力仪表安装附件您选择保护您的仪器可以帮助确保安全和准确的测量。在水和废水行业,如果设计得当,将仪表与隔离环等附件(这里称为组件)相结合,可以防止泵损坏、堵塞和其他问题。

那么,如何确保正确设计的组件使用隔离环吗?

许多因素导致了这一现象。本文将介绍隔离环对您的水和废水的应用以及如何正确设计总成。

水/废水的潜在设备问题

用于水和废水应用的设备受制于特别苛刻的操作条件。以下是您的仪器可能面临的许多潜在问题中的一些:

  • 堵塞-悬浮固体,特别是污泥中的悬浮固体,会积聚在压力仪器内部,导致其失效。
  • 腐蚀-水、污泥和处理化学品会腐蚀金属部件,导致仪器故障。
  • 超压-压力线尖峰和“水锤”可能会引入超出仪器工作范围的压力,造成损坏。
  • 振动-系统机械可能引起振动,这可能导致压力表“指针颤振”和内部压力表磨损。
  • 脉动-在线泵引起压力管路的脉动,这可能导致指针颤振和内部压力表磨损。它也会导致波登管疲劳或破裂。
  • 温度-高温压力介质会影响仪器内部的弹性元件,导致精度下降。环境温度的变化也会影响孤立压力测量仪器的精度和操作。

阿什克罗夫特提供各种特殊设计的配件,以帮助保护您的压力测量设备免受损坏。膜片密封可以帮助防止仪器堵塞和腐蚀,限压阀可以保护仪器免受超压,毛细血管或虹吸管可以帮助防止热损伤。

隔离环还可以通过将仪表与过程介质隔离,防止压力表或开关堵塞,经常用于水和废水行业,以监控和保护泵。

然而,设计一个合适的隔离环组件可能是一个挑战。隔离环如何影响仪器附件组件的设计?为什么我们不像其他制造商那样使用门柱呢?让我们讨论一下仪表组件和隔离环在水/废水应用中的好处。

仪器组件的正确设计

为您的应用程序选择正确的设备将影响安装、正确的功能,并有助于避免未来故障和故障的可能性。

那么,一旦你有了隔离环,怎样才能确保你的整个仪器总成设计正确呢?首先要考虑的是温度误差。

当压力表连接到密封或隔离环上时,填料流体的热膨胀会在总成的密封部分内部产生小的压力。压力的增加导致仪器上读数的正偏移。仪器的量程越低,这个偏移量的百分比误差就越大。

压力开关的情况正好相反。随着温度的升高,压力的积累降低了启动开关所需的压力量,随着温度的升高,设定点降低。

数字产品可以减轻这些影响,因为它们不太容易受充填液的热效应影响。

由于刚才所描述的这些温度效应,因此尽量减少隔离环组件中的填充体积是很重要的。

该行业的其他制造商使用一种称为门柱的产品,将多个仪器安装在隔离环或隔膜密封上。然而,这些“门柱”配件的大内部体积引入了额外的(和不必要的)温度误差。

在阿什克罗夫特,我们使用定制的少量配件内径较窄,以便只使用最小的填充量来填充组件。这最大限度地减少了由于填充液膨胀和收缩引起的温度误差。

下面的图1展示了这种效果:使用小体积配件的组件减少了36%的开关设定点漂移。

图1:

隔离环设定值与温度

创建自定义仪器组件可以将所有的仪器整合到一个平台上。这是很重要的,因为一个制造商把它组装在一起,作为一个单一的单元测试和校准组装,并确保整个东西正常工作。

有时候卖给你产品的人不是仪表或开关的专家,或者不是制造商,所以如果产品出了问题,你不知道是谁出了问题——仪表制造商还是隔离环制造商。因此,让所有的部件都由同一家制造商组装可以简化故障排除。

仪器装配设计提示

设计程序集时:

  • 尽量减少用于制造组件的配件数量。阿什克罗夫特做到了这一点,使用定制配件,以匹配现有的连接与我们的仪器提供。
  • 不要混淆和匹配连接尺寸:保持一致可以减少对额外配件的需求。
  • 更小、更紧凑的仪器三通通过减少对管道或隔离环的扭矩/力,最大限度地减少了在水处理厂运输或施工过程中损坏的可能性。
  • 考虑连接的方向和适合度。你希望它如何适应你的系统?允许组件周围有其他阀门/管道,这样它们就不会干扰电气连接、阀门、流量计等。我们为客户提供尺寸图纸和3D模型,以便他们可以确保适当的配合。
  • 想想压力表上的不同连接。当插入垂直管道时,弯头可以帮助仪器垂直读取。考虑在仪表上使用普通的下层工艺连接(6点钟)以外的连接。
  • 注意材料相容性和隔离环将暴露在什么环境中。确保选择合适的材料来延长产品的使用寿命。您可以在我们的指南中阅读更多关于兼容材料的信息水和废水应用的压力和温度仪表
  • 构建程序集之后,请考虑您可能希望获得的其他认证。校准图表提供了组件精度的可追溯记录,而流体静力测试检查由泄漏引起的任何压力衰减。
  • 最后,确保您的仪器和隔离环是兼容的。了解更多关于仪表总成在我们的博客上。

我们不想给你压力,但我们有更多信息。

现在您更好地理解了在水和废水行业中使用隔离环,您就可以朝着更安全、更准确的应用方向前进了。如果您想了解更多信息,请查看我们的网络研讨会了解更多关于压力仪表安装组件的信息

你也可以向我们伸出援手有任何问题或顾虑。阿什克罗夫特的行业专家可以帮助你重回正轨。让我们成为您的一站式商店压力工具 水和废水工业解决方案
