a的目的多管阀隔离或阻断系统中流体的流动，使过程介质与压力仪表隔离。
堵漏歧管用于隔离或阻断上游过程介质与仪表的接触，并允许从歧管下游的系统中排出或排出剩余的流体。
堵漏歧管用于隔离或阻断上游过程介质与仪表的接触，并允许从歧管下游的系统中排出或排出剩余的流体。

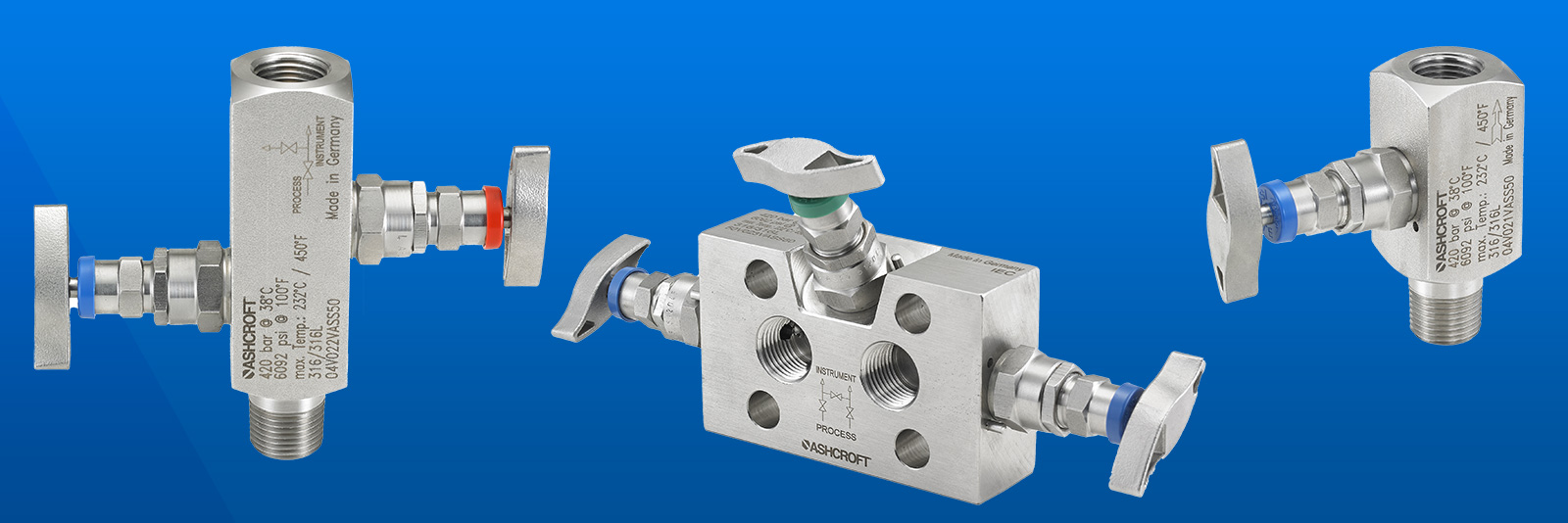

歧管阀有1、2、3和5阀配置。所有这些歧管都是为拆卸所附仪器而设计的关闭装置。这样就可以更换或重新校准压力仪表，而不会造成过程介质的损失。
- 单阀歧管设计用于阻塞或隔离压力仪表。
- 双阀歧管设计用于通过压力仪表进行阻塞和排放。
- 3阀歧管设计用于通过差压仪表阻塞和平衡压力。
- 5阀歧管设计用于通过差压仪表进行阻塞、排放和平衡压力。
在这篇文章中，我将解释各种歧管阀，他们的差异和他们的安装选择。
1-Valve集合管
一个1-valve廖设计在一个单独的缸体中，带有公螺纹或内螺纹的进口和出口端口，将压力仪表与过程介质隔离开来。单块阀用蓝色手柄指定。
这些阀门采用316不锈钢，标准配置为聚四氟乙烯阀门填料。哈氏合金和蒙乃尔等材料可根据要求提供，石墨烯阀门填料适用于高温应用。
2-Valve集合管
一个2-valve廖设计在一个单独的块内，带有公螺纹或内螺纹进口和出口端口，结合了隔离阀和校准/排气(放气)阀。堵塞阀用蓝色手柄指定，排气阀用红色手柄指定。
这些阀门采用316不锈钢，标准配置为聚四氟乙烯阀门填料。哈氏合金和蒙乃尔等材料可根据要求提供，石墨烯阀门填料适用于高温应用。
阀门有最常见的直列式、l形或y形配置。
三瓣阀组
一个三瓣廖由1个平衡阀和2个截止阀组成。高压侧的一个截止阀和低压侧的一个截止阀都有蓝色手柄。正常工作时，两个隔断阀处于开启状态，而平衡阀处于关闭状态。
块阀提供仪器隔离，一个平衡阀被标为绿色，位于压力仪表的高、低过程连接之间，在两侧提供相等的压力。
5-Valve集合管
一个5-valve廖由1个平衡阀、2个堵塞阀和2个放气阀组成。高压侧的一个截止阀和低压侧的一个截止阀都有蓝色手柄。
放气阀用红色标记，允许将截留的压力通过管道排放到某个远程位置。
一个平衡阀用绿色标记，位于压力仪表的高、低过程连接之间，在两边提供相等的压力。正常工作时，两个截流阀处于开启状态，而平衡阀和排气阀处于关闭状态。
您的差压表用哪种阀门?
阿什克罗夫特提供不同风格的3阀和5阀歧管，具体取决于它们的连接方式差压计．在这个安装最重要的因素是歧管的设计和歧管上的端口距离。
N无论端口距离如何，每个歧管都配置为直接连接到差压计。参见下面的图1。
- V01型的3和5阀仅用于远程安装。
- V02型的3和5阀可用于直接和远程安装。
- V03型的3和5阀可用于直接和远程安装。
图1:阀门歧管附件
对于直接安装到歧管，歧管上的仪表端口距离和差压表必须对齐。此外，歧管的形状或样式对直接安装至关重要。
Ashcroft提供了V01、V02、V03系列歧管可直接安装或远程安装。
直接安装
请参阅图1，其中列出了每个Ashcroft差压表和可用的歧管安装选项。所有编码都列出了标准的½”NPT母进程连接。¼”NPT母管连接也可用于所有歧管。
的1132，1133和5503是目前阿什克罗夫特制造的唯一可以直接安装在3或5阀歧管上的差压压力表。在每种情况下，压力表都必须具有如图1所示的适当连接尺寸和位置。
5503必须使用“51L”连接代码。1132和1133必须使用“25L”连接代码。只有较低的连接位置，1132,1133和5503可用于直接安装。
50V023VASS60和50V025VASS60类型专门设计用于安装到5503压力表上的54mm端口距离。每个3阀和5阀歧管都提供4个螺栓连接到5503，以及每个连接端口2个聚四氟乙烯o型环。
此外，5503必须用“51L”连接代码进行编码，以正确地直接连接到歧管阀。
50V033VBSS86和50V035VBSS86型歧管阀有端口孔，有62.1毫米的距离。这使得端口与1132和1133差压表匹配。
' 86 '仪表连接代码提供在歧管上，这是一个¼“公NPT旋转适配器。这允许正确连接到差动压力表上的¼内孔NPT (25L)。
间接的增加
间接安装需要柔性或刚性管道用于连接压力仪表到歧管。为了实现这种连接，Ashcroft采用了带有旋转适配器的柔性毛细管。
Ashcroft V01系列歧管设计仅用于远程安装。V02和V03系列可直接或间接安装。当需要间接安装时，需要两个1115毛细管线和两个MDV旋转适配器来完成如图2所示的组装。
“XA9”连接代码用于允许Ashcroft正确完成组装。图2显示了1132与侧连接(不可用于直接安装)连接到毛细血管，连接到MDV旋转适配器，然后连接到歧管。
不需要对总成进行液体灌装。请咨询阿什克罗夫特专家为适当的编码和定价的所有部分所需的组装。
图2:
