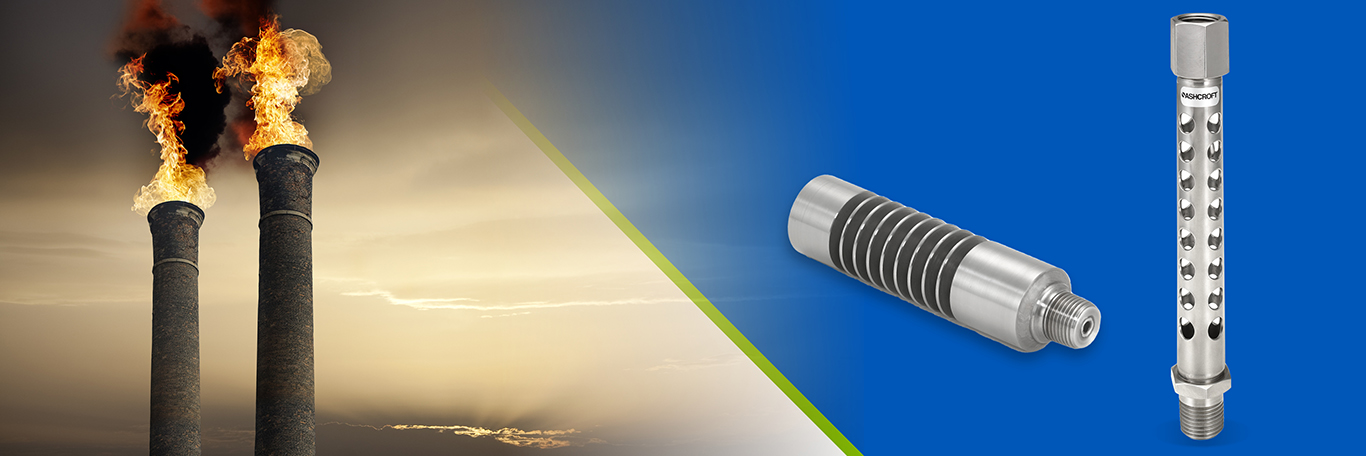

散热:非蒸汽应用的压力表附件

测量仪器附件|虹吸

压力表在各种环境中使用,它们可以暴露在极端温度下。这些温度源可以是周围环境温度,也可以是工艺介质的实际温度。

您需要能够承受极端温度范围的仪器。你有最好的仪器和配件为您的应用程序?

在这篇文章中,我将讨论温度的影响压力表什么保护仪器配件在极高或极低的温度下使用

压力表温度限制

像所有压力仪表一样,压力表的额定使用温度限制是特定的。在压力表的推荐温度范围之外使用压力表可能会对仪表造成永久性损坏。

长期暴露在极端温度下可能会导致表盘和填充液变色,内部垫圈和密封件硬化,从而导致表壳泄漏,并影响仪表的精度。

干式压力表的额定承受环境和工艺温度为-20°F(-29°C)至250°F(121°C)。用甘油填充的液体压力表只能承受20°F(-7°C)至150°F(66°C)的温度,而硅酮和卤代烃填充流体的温度限制为-40°F(-40°C)至200°F(93°C)。

不确定你的压力表最低/最高温度限制是什么?这些信息可以在产品数据表上找到(见下面的图1):

图1:Ashcroft最小/最高温度限制

极大极小

然而,在某些情况下,压力表可以并且将会接触到超过这些最低和最高温度限制的过程。为了确保尽可能长的使用寿命和准确的读数,您的组件包括散热配件非常重要。

Ashcroft提供了几种不同的散热配件选择。下面我将讨论三种用于非蒸汽应用的设备。

散热配件

Ashcroft为非蒸汽应用提供两种不同的虹吸管。虹吸管是一种简单、低成本的设备,用于保护压力表免受高温介质的影响,并减少快速温度变化可能造成的破坏性影响。它在进入压力表之前降低了工艺介质的温度。

2198微管虹吸管

2198年虹吸2198微管虹吸具有全316L不锈钢结构,最大允许工作压力为5,000 psi。由于减小了内部体积,2198可以降低高达800°F(427°C)的温度,并且可以在压力表和隔膜密封之间使用。

微管虹吸管与许多不同的工艺介质兼容,并可与压力表,开关和传感器一起使用。

图2:Ashcroft 2198微管虹吸散热

虹吸散热

1198鳍状虹吸管

1198年虹吸1198翅片虹吸管设计紧凑,直接安装。1198可以降低高达700°F(371°C)的温度,并且能够承受高达3,000 psi的压力。翅片虹吸管提供316不锈钢或蒙乃尔材料。

1198还与许多工艺介质兼容。1198鳍状虹吸管的另一个关键特点是,它有一个内置的阻尼机制,以帮助控制脉动的影响,并有助于消散压力峰值和浪涌。

图3:Ashcroft 1198翅片虹吸散热

翅片虹吸散热

1115毛细管线

另一种常见的散热配件是毛细管。毛细管是一种双重用途的配件,当您需要安装仪器远离过程介质,以及远离环境热源时,可以使用。

我们的1115毛细管线可以保护您的压力仪表免受高温或低温的影响,其宽温度范围为-300°F(-184°C)至750°F(399°C)。毛细管不仅具有广阔的温度范围,而且其最大允许工作压力为10,000 PSI。

毛细管的工作原理是使介质体积最小化,同时使暴露在周围温度下的表面积最大化。正如您在下面的散热图中所看到的,只要1英尺的毛细管就可以将介质温度降低到安全的操作范围。

图4:Ashcroft 1115毛细管散热

毛细管散热

我们不想给你压力,但我们有更多信息。

现在,您更好地了解了温度对压力表的影响以及在非蒸汽应用中最适合使用的附件,您可以为压力仪表选择最佳保护。

具有广泛的温度限制和高最大允许工作压力,这些简单而便宜的配件可以在压力表的寿命和性能方面产生很大的不同。

虹吸管和毛细管是很好的选择,以帮助保护您的压力表发电,石油和天然气,炼油厂,化工与石化水和废水应用程序。
